气动Y型三通球阀
- 阀门型号：Q942F，Q942H
- 通径规格：DN50～DN250mm
- 结构形式：Y型三通
- 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
- 公称压力：PN16、PN40、PN64
- 适用温度：-40℃～450℃
- 应用范围：石油、化工、发电、造纸、天然气
- 产品特点：实现各管道能够得到很好、很顺的切换
气动Y型三通球阀概述：

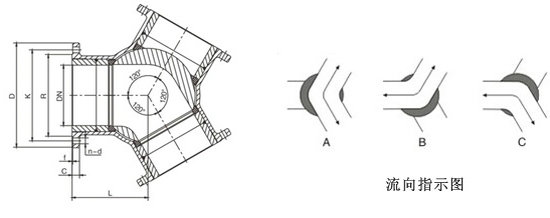

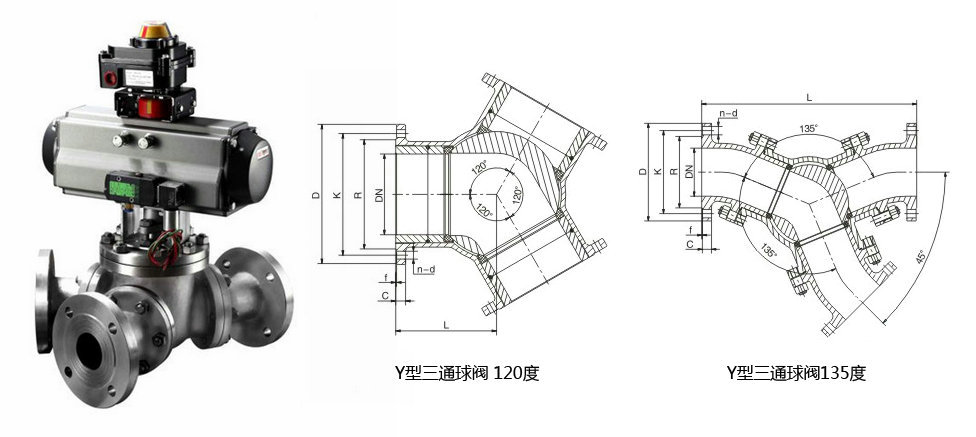

Q942F/H气动Y型三通球阀顾名思义即采用Y型流道形式，阀座为三面阀座，有相互成120°、135°二种阀体结构形式，根据需要实现对介质流向切换两种工况。气动Y型三通球阀的安装形式多样，可根据管路的布局选择不同的外形进行安装，流道平坦、流体阻力小，流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好、很顺的切换，不会造成二次污染。
气动Y型三通球阀应用：
气动Y型三通球阀与阀座密封，根据工况不同，可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过450℃。
气动Y型三通球阀参数：
气动Y型三通球阀可选功能：
气动Y型三通球阀参数：
| 公称通径 | DN50～DN250(mm) |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 连接形式 | 法兰式 |
| 结构形式 | Y型三通 |
| 驱动方式 | 气源控制(压缩空气4-7bar) |
| 使用温度 | -40℃～450℃ |
| 控制形式 | 开关型(开关两位控制)、调节型(4～20mA信号) |
| 阀体材质 | 碳钢WCB、不锈钢304、316、316L |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
气动Y型三通球阀可选功能：
| 驱动方式 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
|
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
