Z60YY国标电站闸阀
- 质量稳定：实行全过程质量监控，细致入
微，全方位检测！ - 价格合理：高效内部成本控制，减少了开
支，让利于客户！ - 交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
我们为您提供全套工程阀门解决方案销售热线：0510-82828883
邮箱：beifava@163.com
地址：江苏省无锡市新吴区新洲路222号
产品引用标准
设计与制造：E101 JB/T3595 DL/T531
结构长度：E101 JB2766 GB/T15188.1
压力温度等级：E101 JB/T3595
试验与检验：E101
产品用途
焊连接的闸适用于公称压力PN16.0～32.0Mpa，工作温度≤540℃（其中P(57)170V工作温度为570℃）的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽酸性介质等。操作方式等。操作方式有：手动、齿轮传动、电动等。
产品结构特点
1.设计制造按JB/T3395等标准，可与国产设备配套使用。
2.阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。
3.闸板和阀座的密封面采用司太立（stellite）钴基硬质合金扒焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。
4.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
5.启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
主要零件的材料说明
| 阀 体 | WCB、A105 | WC6、12Cr1MoV | WC9、12Cr1MoV |
| 阀 盖 | WCB、35 | WC6、12CrMoV | WC6、12Cr1MoV |
| 支 架 | WCB | WCB | WCB |
| 闸 板 | WCB | WC6 | WC9 |
| 阀 杆 | 2Cr13 | 25Cr2MoV、20Cr1MoV1A | 25Cr2MoV、20Cr1MoV1A |
| 阀 座 | 25 | 304 | 304 |
| 密封环 | 包覆垫、增强柔性石墨 | ||
| 填 料 | 增强柔性石墨 | ||
| 阀杆螺母 | ZCuA110Fe3 | ||

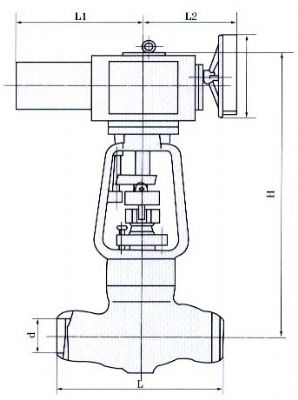

产品尺寸
