产品特点
本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。
主要零件材料及连接尺寸
|
零件名称
|
材料
|
零件名称
|
材料
|
|
阀体
|
1CF18Ni9TiCF8M
CF8 CF3M CF3 WCB |
阀杆
|
1CF18Ni9Ti
|
|
阀座密封圈
|
橡胶或PTFE
|
支架
|
不锈钢
|
|
阀体间密封垫片
|
橡胶或PTFE
|
填料压盖
|
不锈钢
|
|
阀体
|
1CF13Ni9TiCF3M
CF8 CF8M CF3 2CF13 |
填料
|
石墨或PTFE
|
|
阀体装配螺栓
|
B7
|
填料压盖螺栓
|
B7
|
注：橡胶牌号取决于介质性质和适用温度。阀板材质牌号取决于介质性质。
主要外形及连接尺寸
|
DN
|
L
|
Φ1
|
H
|
H2
|
N-M
|
汽缸直径(mm) |
|
|
PN0.6
|
PN1.0
|
||||||
|
50
|
40
|
|
125
|
397
|
51
|
4-M16
|
50
|
|
65
|
40
|
|
145
|
418
|
67
|
4-M16
|
65
|
|
80
|
50
|
|
160
|
579
|
82
|
4-M16
|
80
|
|
100
|
50
|
|
180
|
612
|
102
|
8-M16
|
100
|
|
125
|
50
|
|
210
|
710
|
127
|
8-M16
|
125
|
|
150
|
60
|
|
240
|
816
|
152
|
8-M20
|
150
|
|
200
|
60
|
|
295
|
990
|
202
|
8-M20
|
200
|
|
250
|
70
|
|
350
|
1106
|
253
|
12-M20
|
250
|
|
300
|
70
|
70
|
400
|
1264
|
303
|
12-M20
|
300
|
|
350
|
80
|
80
|
460
|
1575
|
353
|
16-M20
|
350
|
|
400
|
80
|
80
|
515
|
1562
|
402
|
16-M22
|
400
|
|
450
|
90
|
90
|
565
|
1750
|
452
|
20-M22
|
450
|
|
500
|
90
|
90
|
620
|
1994
|
502
|
20-M22
|
500
|
|
600
|
100
|
100
|
725
|
2040
|
603
|
20-M27
|
600
|
壳体试验和密封试验
1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不作此项试验。
4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定，其他技术要求按JB/Z 234的规定。
|
静压寿命实验次数
|
金属密封
|
DN≤150mm
|
1200次
|
|
DN≥200-400mm
|
1000次
|
||
|
DN≤450mm
|
800次
|
||
|
非金属密封
|
DN≤150mm
|
1400次
|
|
|
DN≤200-400mm
|
1200次
|
||
|
DN≤450mm
|
1000次
|
注：1、金属密封指密封副材料是金属-金属。2、非金属密封指密封副材料是金属-非金属或非金属-非金属。

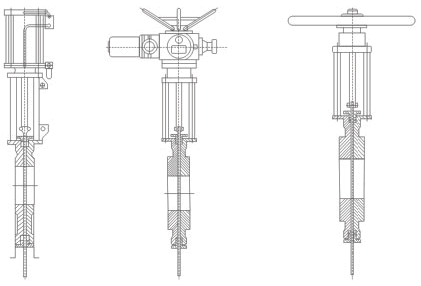

产品尺寸
