G49W三通隔膜阀
- 质量稳定：实行全过程质量监控，细致入
微，全方位检测！ - 价格合理：高效内部成本控制，减少了开
支，让利于客户！ - 交货快捷：先进生产流水线，充足的备货，
缩短了交货期！
我们为您提供全套工程阀门解决方案销售热线：0510-82828883
邮箱：beifava@163.com
地址：江苏省无锡市新吴区新洲路222号
产品特点
G49W无衬里隔膜阀,G49J衬胶三通隔膜阀,三通隔膜阀设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN1.0
产品材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁
产品测试
衬里层：电火花检测试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
结构特点
隔膜阀是一种特殊形式的截止阀；1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

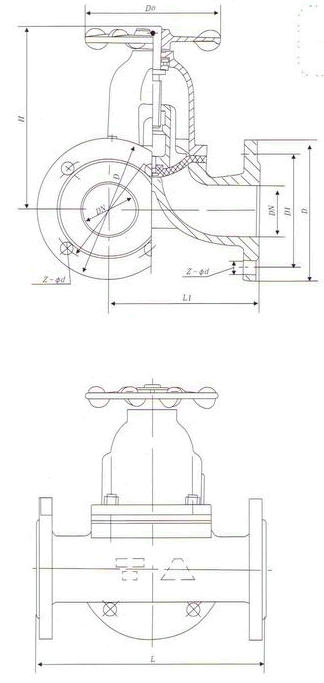

G49J三通隔膜阀主要尺寸及重量
|
DN |
公称压力 |
工作压力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
质量 |
|
25 |
1．0 |
1．0 |
160 |
96 |
115 |
85 |
44 |
108 |
120 |
66 |
5．5 |
|
32 |
180 |
118 |
135 |
100 |
48 |
138 |
157 |
96 |
8．5 |
||
|
40 |
200 |
135 |
145 |
110 |
48 |
147 |
167 |
96 |
12．5 |
||
|
50 |
230 |
150 |
160 |
125 |
48 |
167 |
192 |
96 |
17 |
||
|
65 |
290 |
182 |
180 |
145 |
48 |
194 |
229 |
165 |
24．5 |
||
|
80 |
310 |
210 |
195 |
160 |
48 |
212 |
252 |
230 |
33．5 |
